Также части и части Сабо и других Снарядов.
Снимки новых снарядов взяты из Тренингцентра EOD в Великобритании.

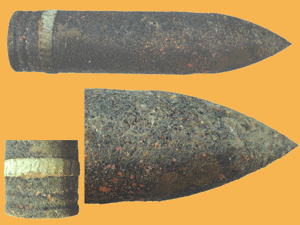

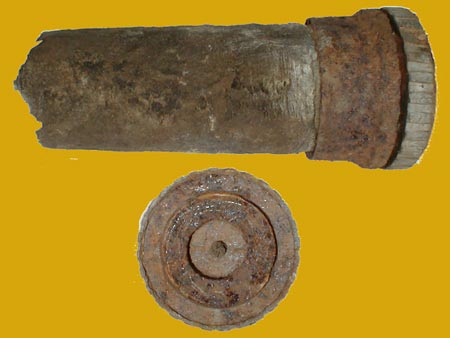

Снимки ржавых снарядов, снятые в полевых условиях в Colbitz / Letzlinger Heide членами команды EOD, работающими
| SABOT PROJECTILES | |||
 |

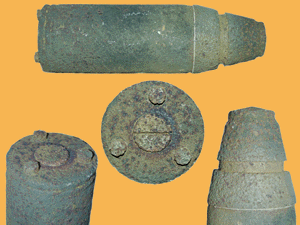

Shell, Sabot, APC, Тест, Инерт Sabot-1 ДИАМЕТР - 73,8 мм ДЛИНА - 240 мм ВЕС - 6,3 кг Паз в колпачке шириной 9 мм Нижний винт диаметром 27 мм 3 пина в нижней части диаметром 12 мм Похоже, их крышка была зафиксирована сверху. |
 |

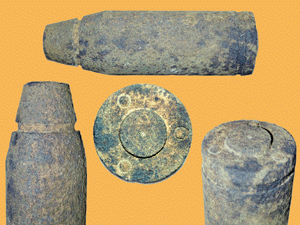

Shell,Sabot,AP, Тест Sabot-2 ДИАМЕТР- 75 мм ДЛИНА - 242 мм ВЕС - 7 кг Верх желоба шириной 8 мм Паз шириной до 7 мм 3 - 10 мм отверстия внизу Построен из одного куска |
 |

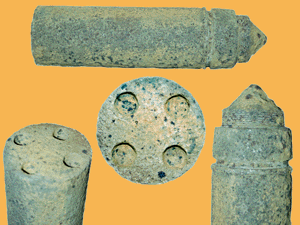

Shell, Sabot, AP, Тест Sabot-3 ДИАМЕТР- корпус 63,5 мм, кромка 65 мм ДЛИНА - 235 мм ВЕС - 5,1 кг Резьба сверху диаметр 50 мм 4 -14 мм отверстия в нижней части Кажется, их крышка была накручена сверху Построен из одного куска |
 |

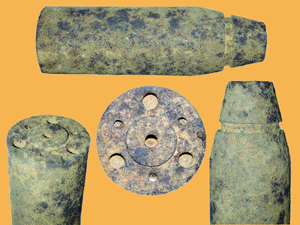

Shell, Sabot, AP, Тест Sabot-4 ДИАМЕТР- 75 мм ДЛИНА - 240 мм ВЕС - 7 кг Резьба в средней части м10 6 отверстий снизу, 3 из 10 мм и 3 из 6 мм Канавка в вершине шириной 8 мм Построен из одного куска |
 |

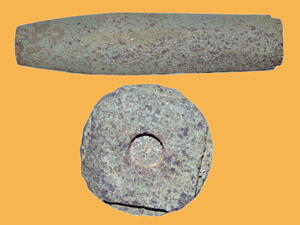

Shell, Sabot, HE, Тест, Инертный Sabot-5 ДИАМЕТР - до 66 мм, средний 73,5 мм ДЛИНА - 306 мм ВЕС - 4,8 кг Квадратное дно 54 мм Отверстие в нижней 16 мм Отверстие для взрывателя сверху 28 мм |
 |

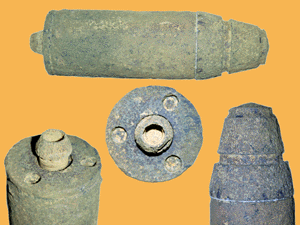

Шелл, Сабо, АП, Тест, Инерт Sabot-6 ДИАМЕТР - 73,5 мм ДЛИНА - 235 мм ВЕС - 6,3 кг 3 отверстия в нижней части 12,5 мм Паз в верхней части 8 мм в ширину Кажется, у него есть верхняя крышка |
 |

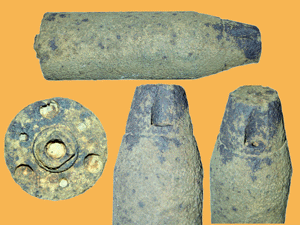

Шелл, Сабо, АП, Тест, Инерт Sabot-7 ДИАМЕТР-75 мм ДЛИНА - 240 мм ВЕС - 6,5 кг В 3-х вырезах в верхней части находятся отверстия 6 мм. Кажется, что эти отверстия идут к нижней части снаряда, так как есть также 3 отверстия в той же позиции. 3 других отверстия в нижней части круглого 13 мм |
 |

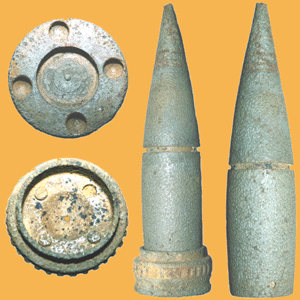

hell, Sabot, HE, Тест, Инертный Sabot-8 ДИАМЕТР СРЕДНИЙ - 68,5 мм БАЗА ДИАМЕТРА - 62,5 мм ДЛИНА БЕЗ ФУЗЕ - 218 мм ДЛИНА С ФУЗОМ - 292 мм Вес - 4 кг FUZE- Пустышка 3 - 6 мм отверстия в нижней части 4 - 10 мм отверстия внизу S Большая дыра в дне 32 мм Элемент сабо отбрасывания, кажется, подходит точно |
 |

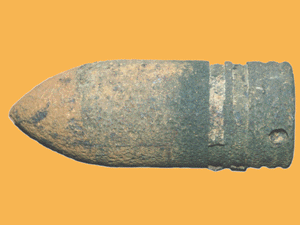

Шелл, Сабо, АП, Тест, Инерт Sabot-9 ДИАМЕТР - 87 мм ДЛИНА - 225 мм ВЕС - 7,6 кг 3 отверстия в боковой части днища 15 мм Кажется, они взяли 88 мм AP Shell для эксперимента. Снаряд выстрелил, но водительская полоса не коснулась ствола. |
 |

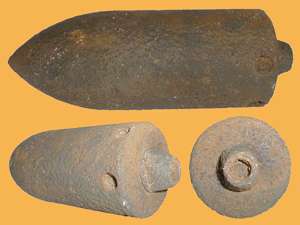

Шелл, Сабо, АП, Тест, Инерт Sabot-10 ДИАМЕТР - 87 мм ДЛИНА - 250 мм ВЕС - 8,1 кг 6 отверстий со стороны днища круглые 15 мм |
 |

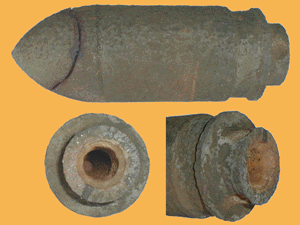

Шелл, Сабо, АП, Тест, Инерт Sabot-12 ДИАМЕТР- 73 мм ДЛИНА - 205 мм ВЕС - 4,9 мм Отверстие в нижней части круглое 22 мм 3 - 14 мм отверстия в нижней части Канавка в боку / под снарядом шириной 18 мм |
 |

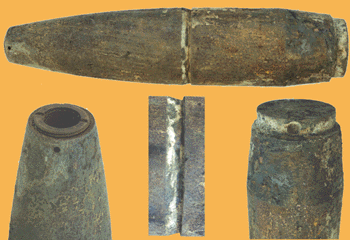

Shell, Sabot, HE, Тест, Инертный Sabot-13 ДИАМЕТР - 127 мм ДЛИНА - 550 мм ВЕС - 25,5 кг Диаметр дна - 95 мм 3 - 16 мм отверстия в нижней части Паз посередине шириной 14 мм |
 |

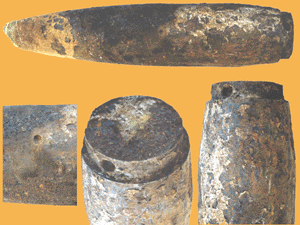

Shell, Sabot, HE, Тест, Инертный Sabot-14 ДИАМЕТР - 127 мм ДЛИНА - 555 мм Вес - 26,2 кг Диаметр дна - 95 мм 3 - 16,5 мм отверстия в нижней части 3 - 10 мм отверстия сбоку / посередине для блокировки выбрасывающего элемента сабо. |
 |
Шелл, Сабо, АП, Тест, Инерт Sabot-15 КАЛИБРОВКА - 105 мм (элемент сабо) |
 |
Shell, Sabot, Экспериментальный, Инертный Sabot-16 НЕТ ДЕТАЛЕЙ, ИЗВЕСТНЫХ К НАМ |
 |

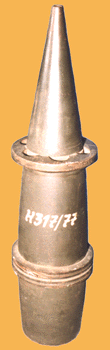

Оболочка, Фланец, Экспериментальная, Инертная Sabot-17 Другим типом подкалибра был фланец «Гешосс». Фланец Geschoss был запущен из цилиндрического, нарезного ствола, чтобы получить гладкую скучную коническую насадку. Этот тип метательного снаряда британцы называют «Литлджон», а другие службы - «Сжатие». Снаряды, выпущенные из орудий этого типа с конусообразным дулом, напоминают снаряды, выпущенные из немецкой пушки Герлиха. |
 |

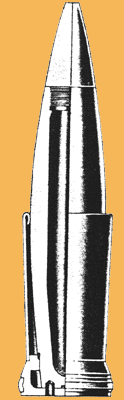

Shell, Sabot, HE, Тест, Инертный Sabot-18 В этой модели элемент после сброса фиксируется не снизу, а сверху. |
 |
Оболочка, Фланец, Экспериментальная, Инертная Sabot-19 Детали не известны нам. Для получения дополнительной информации см. Sabot - 17 |
 |

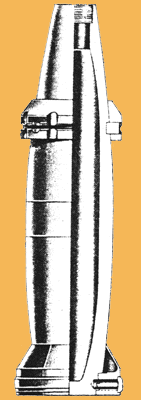

Shell, Sabot, HE Sabot-21 Отбрасывающий бурлетный элемент разделен на 3 части и удерживается на месте мягкой железной лентой. Базовый элемент, отбрасывающий цельный элемент, удерживается на месте тремя сдвиговыми штифтами и выталкивается захваченными газами в ловушку основного газа. |
 |

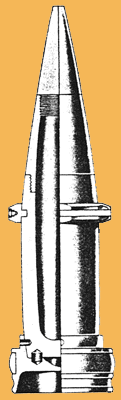

Shell, Sabot, HE Sabot-22 Отбрасывающий бурлетный элемент разделен на 3 части и удерживается на месте мягкой железной лентой. Цельный элемент, отбрасывающий основание, удерживается на месте тремя срезными штифтами и выталкивается захваченными газами в ловушку основного газа. |
 |

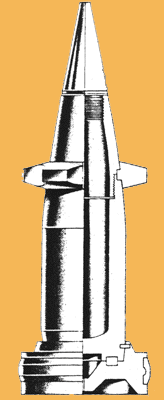

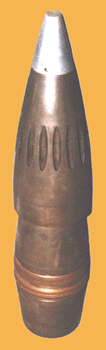

Shell, Sabot, HE Sabot-23 По этой модели выбрасывающий бурлетный элемент выполнен из штампованной стали. Он разделен на три сегмента и скреплен мягкой железной проволокой. Цельный элемент отбрасывания основания удерживается на месте одним срезным штифтом через основание снаряда. |
 |

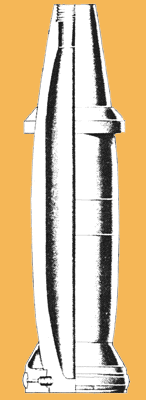

Shell, Sabot, HE Sabot-24 Цельный базовый элемент крепится к основанию снаряда четырьмя срезными штифтами. Отбрасывающий элемент бурлета представляет собой один кусок мягкого железа. Элемент удерживается на месте носовой крышкой. |
 |

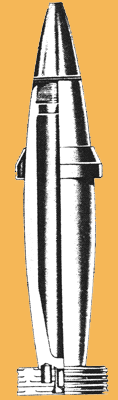

Shell, Sabot, HE Sabot-25 Цельный отбрасывающий элемент бурлета изготовлен из волокнистого материала, подготовленного для торможения на четыре сегмента. Он удерживается на месте четырьмя деревянными заглушками. Основной отбрасывающий элемент разделен на три сегмента. К кузову прикреплены шесть стальных штифтов. |
 |

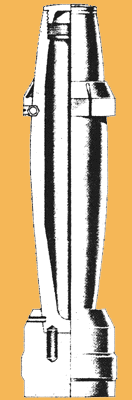

Shell, Sabot, HE Sabot-26 В этой модели элемент выброса бурлета изготовлен из штампованной стали, удерживаемой тремя стальными шариками. Базовый элемент разделен на три части. |
 |

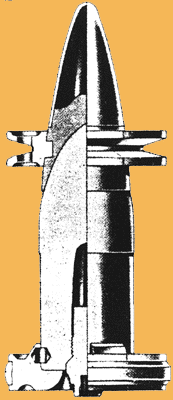

Shell, Sabot, HE Sabot-27 Базовый элемент сброса для этой модели выполнен из фанеры со стальными вставками и выбрасывается под давлением основного газа. Вращающаяся лента является неотъемлемой частью базового элемента. Элемент сброса бурлета изготовлен из штампованной стали. |
 |

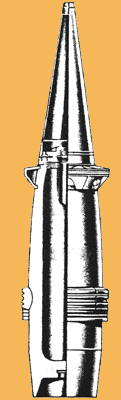

Shell, Sabot, HE Sabot-28 Вот базовый элемент из волокнистого материала. Он удерживается на месте двумя маленькими ножницами. Вращающаяся лента является неотъемлемой частью базового элемента. Элемент сброса бурлета изготовлен из штампованной стали. |
 |
Shell, Sabot, APC Sabot-29 Отбрасывающий бурлетный элемент вставляется в паз в баллистической крышке и закрепляется четырьмя витками железной проволоки, Базовый элемент, как и элемент бурлета, состоит из трех сегментов. |
 |
Shell, Sabot, HE Sabot-30 Элемент отбрасывания бурлетов делится на шесть элементов. Они изготовлены из штампованной стали, скрепленной медными проводами. Элемент сабо после сброса состоит из восьми сегментов и расположен на корпусе снаряда. |
 |

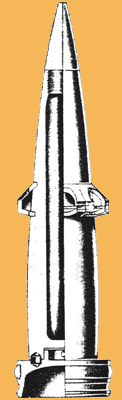

Shell, Sabot, HE Снаряд помещен в корпус из легкого металла, приваренный к базовому элементу. Этот корпус образует бурлет, а базовый элемент образует вращающуюся полосу. Покинув дуло проектора, металлический корпус выталкивается сопротивлением воздуха. |
||
| DART SHAPED PROJECTILES | |||
 |

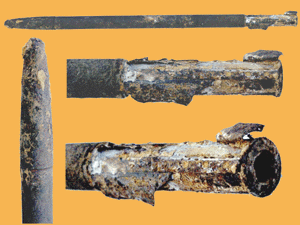

Дротик в форме раковины Плавник стабилизированный, инертный dart-1 ДИАМЕТР - 50 мм ДЛИНА - 1060 мм ВЕС - 8,2 кг Он имел 4 плавника длиной 178 мм и высотой 45 мм. Отверстие внизу составляет 23,5 мм. |
 |

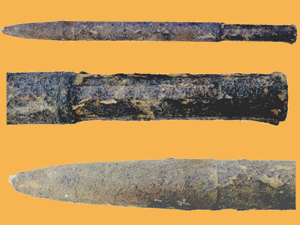

Дротик в форме раковины Плавник стабилизированный, инертный dart-2 ДИАМЕТР - 49,5 мм ДЛИНА - 730 мм ВЕС - 5,1 кг Этот снаряд имеет небольшой алюминиевый наконечник. 4 плавника длиной 178 мм |
 |

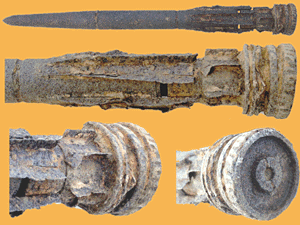

Дротик в форме раковины Плавник стабилизированный, инертный dart-3 Снаряд: ДИАМЕТР - 65 мм ДЛИНА - 793 мм Элемент сабота: Над ободами - 103 мм Над полосой движения - 118 мм ДЛИНА В общем - 980 мм ВЕС - 19,8 кг Снаряд имеет 8 ребер длиной 210 мм и высотой 17 мм. На элементе Сабо также есть плавники. Снаряд выпущен, но Сабельный Элемент не выбрасывается из снаряда. |
 |
dart-4 Дротик в форме раковины Плавник стабилизированный, инертный ДИАМЕТР- средний 94 мм ДЛИНА - 2020 мм ВЕС - 65,9 кг Полость взрывателя - ширина 41,5 мм 4 плавника длиной 390 мм Диаметр хвоста - 102 мм. |
 |
dart-5 Базовый элемент сабо Чтобы покрыть плавники дротика в форме снаряда ДИАМЕТР над полосой движения - 77 мм ДЛИНА - 185 мм (прибл.) Стальное кольцо над приводной полосой - 75 мм Корпус из сплава - 61 мм 3-миллиметровое отверстие в основании позволяет газам ракетного топлива создавать давление в полости. После выброса дробью внутреннее давление используется для выталкивания задней части корпуса назад, чтобы плавники могли расширяться. Похоже, что приводная полоса могла вращаться в металлическом корпусе, чтобы предотвратить вращение снаряда. |
 |

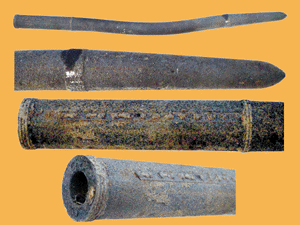

dart-6 Оболочка в форме дротика (6) Стабилизированный плавник 21 см Rochling Shell, инертный Rochling Shell был разработан для атак бетона и броневой плиты, но оказался эффективным только против первых. По существу, снаряд очень длинный С.А.П. Снаряд предназначен для того, чтобы пробить стены ограждения и взорваться сзади. Корпус изготовлен из одной ковки с твердым носиком. Передний наконечник укреплен повсюду, но по направлению к задней части сплошной головки укреплены только внешние слои, в результате чего материал в центре относительно мягкий. Говорят, что используется марганцево-кремнистая сталь, максимальная прочность на разрыв полностью закаленных деталей составляет 160-180 кг / мм2, в то время как остальная часть тела составляет примерно 105-120 кг / мм2. Диаметр корпуса составляет 127 мм, а длина около 2300 мм. Внутренняя полость с максимальным диаметром около 75 мм содержит около 8 кг Ф.П. 10 (T, N.T. с 10% воска Montan). Слито с Bd Z 5141. Небольшой заряд для определения SO3 на носу функционирует как супербыстрый для обнаружения. Тангенциально складывающиеся ребра прикреплены к задней части снаряда, а металлический корпус надет на заднюю часть. В задней части корпуса имеется полость, а отверстие диаметром 3 мм в этой полости позволяет газам-вытеснителям создавать давление в полости порядка 500 атмосфер с максимальным давлением в пистолете 1500 атмосфер. После выброса дроби это внутреннее давление используется для выталкивания задней части корпуса назад, после чего плавники расширяются. Эта система удаления нежелательного заднего крепления была впервые применена к оболочке Рохлинга, но позже стала универсальной для всех немецких снарядов и, в частности, использовалась на P.P.G. Корпус раковины с несколькими желобками на плече, чтобы принять многоперфорированный сабо, выпущенный плунжерами, откидывающимися назад. Корпус также имеет прорези для размещения сегментированного кольца, над которым крепится кромка задней части корпуса. Дополнительное многоперфорированное кольцо сабо надевается на переднюю часть корпуса, а кромка сабо малого диаметра упирается в сегментированное кольцо в пазу корпуса, так что заднее кольцо сабо образует стяжку, предотвращающую скольжение корпуса снаряда вперед относительно кейс на погрузку. Ведущее кольцо, перфорированное в его центре, чтобы пропелленты попали в полость, прикручено сзади. Это оснащено железной полосой из спеченного железа Графитовая бумажная прокладка между приводным кольцом и корпусом снаряда позволяет осуществлять относительное скольжение, чтобы полный оборот не передавался снаряду. Существовали вариации от раунда к раунду количества вращения, фактически имеющегося у каждого выпущенного снаряда, но было сказано, что это не влияет на точность метательного снаряда, который, как было заявлено, имеет зону 50% и 0,7% диапазона. Говорят, что самые точные модели обладали шестью плавниками. При определенных обстоятельствах задний корпус ведьмы был быстро отстрелен, что может привести к травме персонала, укомплектованного оружием. Заключительные испытания в 21 см Morser 18 и М.В. 550 м / с было достигнуто для веса снаряда 193 кг по сравнению с 370 м / с для 113-килограммового стандартного снаряда. Было установлено, что сравнительная длина проникновения в лучший чешский бетон составляет 220 и 115 см при скорости морды. В других отчетах указывалось 220 и 360 см против бетона и 50 м до земли. Производительность длинного снаряда не была чрезмерно ухудшена при атаке под большим углом, но бесполезна для броневой плиты. Был упомянут эксперимент, проведенный на Западном фронте с подземными камерами хранения, в котором снаряд проник на большую глубину земли и бетонную крышу, взорвавшуюся внутри камеры. Полнокалиберная оболочка Рохлинга для орудий 37 и 50 мм была разработана вместе с 15-см моделью в 1939 году для атаки броневой плиты, но не была поставлена на вооружение Германии. Работа над оружием 21 см началась в 1940 году, но была приостановлена. Первые экспериментальные служебные снаряды были изготовлены в 1944 году, но ход событий не позволил их использовать. Дальнейшие снаряды того же типа находились в разработке у французского 34-см железнодорожного орудия и у 35-сантиметрового Morser, M1. |
 |
dart-7 Дротик в форме раковины Плавник стабилизированный, инертный КАЛИБРОВКА - 150 мм ДЛИНА - 2200 мм ВЕС - 115 кг 4 складных плавника Взрыватель - манекен Четыре ребра ножевого лезвия размещены в углублениях в корпусе, к которым они прикреплены с одного конца. Некоторое вращение снаряда необходимо, чтобы выбросить их после выброса из пистолета. В полете они удерживаются в положении пружинным упором, который определяет угол, который они делают с телом. По-видимому, было проведено значительное количество исследований конструкции и количества ребер, необходимых для обеспечения оптимальных характеристик снаряда с учетом стабильности и дальности полета. Эксперименты в аэродинамической трубе и теоретические расчеты, по-видимому, были дополнены обширными испытаниями стрельбы, в которых, как утверждается, были сделаны фотографии летящего снаряда. Эти испытания определили оптимальный угол, на который ребрам лезвия ножа было позволено открыться, но никакой определенной фигуры не было получено, хотя было заявлено, что позиция под прямым углом была заменена точкой, в которой лезвия наклонены назад. |
 |
dart-8 Дротик в форме снаряда Вероятно, снаряд для «HDP» Long Jointed gun. |
 |
dart-9 Дротик в форме снаряда |
||
| FIN STABILIZED PROJECTILES | |||
 |

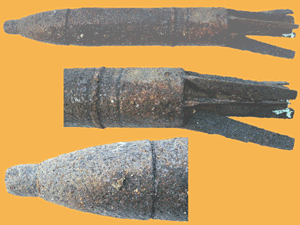

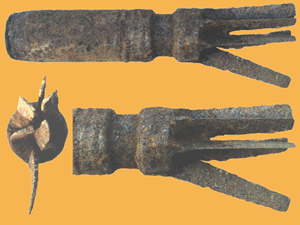

Оболочка, стабилизированный плавник, инертный, экспериментальный FIN-1 ДИАМЕТР: - 73 мм ДЛИНА - 555 мм Плавленый Вес - 6,9 кг 6 складных плавников Приводная лента 6,5 мм |
 |
Оболочка, стабилизированный плавник, инертный, экспериментальный FIN-2 ДИАМЕТР: - 74,5 мм ДЛИНА - 405 мм (крышка отсутствует) Вес - 5,6 кг 6 складных плавников Рабочая полоса шириной 6,5 мм |
 |
FIN-3 Плавник стабилизированная оболочка 15 см Краткая версия файла rochlin4. Фотографии отдельных частей хвоста. |
 |
FIN-4 310 см П.П.Г. Гр. 4861 Flugel Стабилизированный снаряд Treib-ring Ребро стабилизировано корпусом приводного кольца. Снаряд был предназначен для 310-мм гладкоствольного орудия, которое давало К5 28см железнодорожное орудие. Этот пистолет был расточен до 310мм. Диаметр корпуса снаряда 310 мм - 120 мм, длина - около 180 см без взрывателя. |
| РАЗЛИЧНЫЕ ПРОЕКТЫ | |||
 |

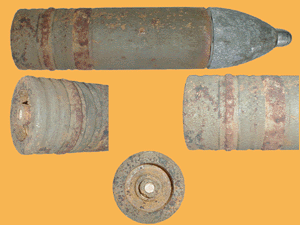

Shell, HEAT, Inert, Experimental ДИАМЕТР: - 74 мм ДЛИНА - 338 мм, плавленый 222 мм только корпус. Кажется, установлены на нижней части корпуса. 2 группы вождения. Низ один шириной 7 мм. Верх 18 мм. |
 |

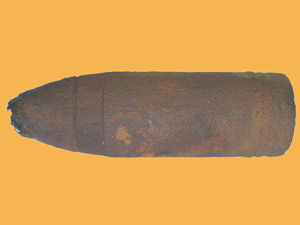

Shell, HEAT, Inert, Experimental ДИАМЕТР: - 74 мм ДЛИНА - 245 мм W.O.Fuze Рабочая полоса шириной 6 мм Крышка состоит из 2 штук. |
 |

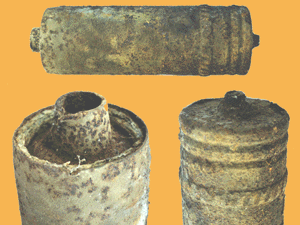

Shell, HEAT, Inert, Experimental ДИАМЕТР: - 10,9 мм мм ДЛИНА - 300 мм. CAP / взрыватель Вес 10,9 кг Приводная полоса 16 мм |
 |
ДИАМЕТР: - 104 мм ДЛИНА - 456 мм Вес 12,8 кг Нет взрывателя или полости взрывателя |
 |
Экспериментальная X-Tra Long Shell |  |
Экспериментальная HV Shell |
 |
Пробирка K5 28 см Пробные слизни во всех калибрах и формах, где они находятся на полигонах. Этот имеет 28 см K5 был проверен в Hillersleben. |
 |
Shell, AP, Inert, Experimental 75 mm |
 |
Экспериментальная HV Shell | ||
| Rheinbote Rheinmetall Borsig 'Rheinbote': Четырехступенчатая ракета большой дальности «Рейнбот» была разработана в 1943/44 году на основе опыта с двухступенчатой ракетой «Дочь Рейна». Все ступени приводились в движение твердотопливными ракетами, при этом фактическая стартовая ступень была заимствована у «дочки Рейна» и выполняла только задачу подъёма снаряда с пусковой задвижки. Первые две ступени упали на землю, сгорели в пределах 10 км от стартовой площадки. С другой стороны, третий и четвертый этапы оставались связанными друг с другом до тех пор, пока цель не была достигнута. Хотя это подорвало преимущества многоступенчатой системы, эта мера была выбрана для увеличения ударной массы по цели. Голова с зарядом ВВ весила всего 40 кг. Таким образом, вес можно было увеличить до 140 кг. Если эта ракета с дальностью стрельбы 220 км также является удачным решением для ракеты большой дальности, то впоследствии она не использовалась, потому что носимый заряд взрывчатого вещества в 20 кг был слишком мал. |
Пусковая ступень / 6 выхлопных сопел ..Длина: 1,90 м ..Диаметр: 0,535 м .. Привод: Дигликолевый пороховой ракетный двигатель. .. тяга / сек. 9800 кгс ... Через секунду зажигается первая ступень ..I. Этап. ..Длина: 3,50 м ..Диаметр: 0,268 м .. Через 5 секунд при той же тяге, что и на стартовом уровне, уровень II воспламеняется. ..II. Этап ..Длина: 3,50 м ..Диаметр: 0,268 м .. Через 5 секунд на той же тяге, что и на стартовом уровне, уровень III воспламеняется. III уровень + боеголовка ..Длина: 4.00 м ..Диаметр: 0,190 м .. Горение третьей ступени через 5 секунд развивает остаточную тягу боевой части 2400 кП до удара. ..Sprengkpf - Полезная нагрузка: 40 кг с пороховой нагрузкой 20 кг |
||
| Итак, деятельность началась в 1935 году ... Сначала это был тир завода Krupp Gruson из Магдебурга, позже его расширили. Поставщиками боеприпасов были Polte Magdeburg и другие, в том числе собственного производства. протестировано: - «Гамма прибор» - 42см пушка Круппа - миномет 21 см - 24-см пушка "Теодор-Бруно" - железнодорожная пушка 80 см "Дора" - Бронированные башни (2 П7) - 30-см танковые снаряды - соединительный стержень 21 см - 15 см осколочно-фугасная граната - стабилизирующая граната крыла 15 см - подкалиберная пуля 10,5 см калибра 12,8 см. - 10,5-сантиметровый двойной выстрел или реактивная граната -3,7, -5 и 7,5 см танковые снаряды с донным взрывателем - 42-см осколочно-фугасная граната - пушка 28 cm Bruno - Стрела пуля - ветровая пушка - «Дора» и «Карл». - осколочно-фугасная граната 80 см - граната 60 см - 60-сантиметровый миномет - 54-сантиметровая бетонная граната для миномета - 60-сантиметровый прибор «Зиу» - самоходная мина "Голиаф" - Рёхлинг Шпеер - «многоножка» HDP - 20-сантиметровая уникальная пушка с гладким стволом от Hillersleben !!! - граната 7,5 см с перегородкой - Rheinbote - ракета -Ракета Тайфун - 7,3-мм реактивный осколочно-фугасный гранатомет 4609 - V2 - Зенитный огнемет "Фен" - Планирующая ракета Henschel HS 293 - кукла-ракета - различные экспериментальные детонаторы |
|||
