Сам «I-Platz» находитcя на метке 26000. Он использовался для тестирования пилотных моделей укреплений. Площадь была около 400 на 600 м.
Три группы целей были в этом районе.
Группа 1: четырнадцать открытых бетонных коробок со стенами и толщиной потолка от 150 до 210 см. Все эти цели имели повреждения крыши, обычно вызванные попаданием крупнокалиберного снаряда. Боковые стены нескольких целей были атакованы оружием и зарядами взрывчатки.
Группа 2: Несколько целей на разных этапах строительства.
Группа 3: Восемь укомплектованных укреплений, каждое из которых оснащалось открытой или убирающейся башней. Обычно для обслуживания башни было несколько помещений. Каждое укрепление укомплектовано орудиями, боеприпасами, электрическим и механическим оборудованием и рабочими помещениями. установлен. В одном из этих боевых киосков была обнаружена замаскированная позиция из 200 новых шин для грузовых автомобилей укреплений, башни были замаскированы манекеном. Рядом с укреплениями имелось 15 боевых киосков для бронированных башен, в каждой из которых имелось смежное помещение для обслуживания башни. Кран грузоподъемностью 150 тонн обслуживает комплекс.
Одна из самых странных построек испытательного полигона была найдена здесь Это стреловая надстройка крана, которая позволяла вести огонь вертикально вниз. Это было сделано для проверки крыш укреплений типа Мажино в упор. Копии были построены вдоль пути к порталу. Высота строительных лесов около 15 м; поперечная структура выходит далеко за пределы его опорной ноги на одной стороне с 42 см пушкой. Сами строительные леса имеют грузоподъемность 25 т, а сеть рельсов, простирающихся по площади, позволяет перемещать строительные леса к любому из многочисленных укреплений. Здесь же находится мостовой универсальный кран г / п 150 т. Другие объекты включают механический цех, насосную станцию, офисное здание и мастерскую. Подрядное оборудование, здания и транспортные средства были разбросаны по всей территории.
Здесь же проходила испытания V-3 (HDP). Тир в Хиллерслебене составлял 8000 м. Направление выстрела было с I-Platz на юг. Таким образом, испытание проходило на дистанциях от 10 000 до 25 000 метров.Многоствольная пушка была установлена на I-Platz.Она состояла из шести соединительных трубок и нижней части и имела длину 30 метров.Пушка состояла из 6 соединительных трубок и основания 15 см s.F.H. (Полевая гаубица). В тестовом варианте еще не было сплошной тавровой балки и боковых камер зажигания, расположенных под прямым углом к основной трубе. Нижняя часть имела крестообразный клиновой замок с электрическим зажиганием. Боковые камеры имели навинчивающиеся крышки. В испытаниях использовались 15-сантиметровые снаряды, разработанные компанией Röchling, так называемые копья Röchling, которые также применялись в Мендзыздрое.

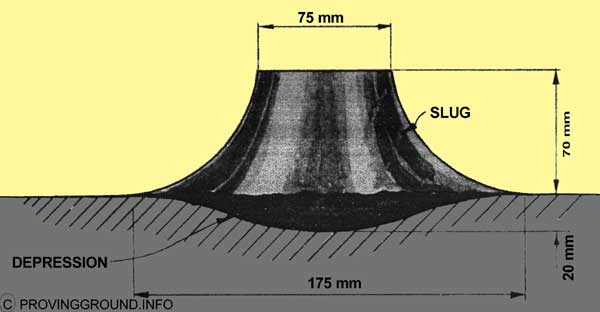

Измерение депрессии.
Размеры этой впадины были взяты в куполе одного из укреплений типа Мажино.Купола были объектом испытания эффекта врезания огня в постоянные укрепления.
Измерения двух загрузочных лотков пропавшего пистолета показали, что можно было стрелять из снарядов 21 см и 31 см.
Доказательства стрельбы по одному из стальных купольных фортов показали, что снаряды 5,7 см, 7,5 см и 21 см были выпущены вертикально вниз.

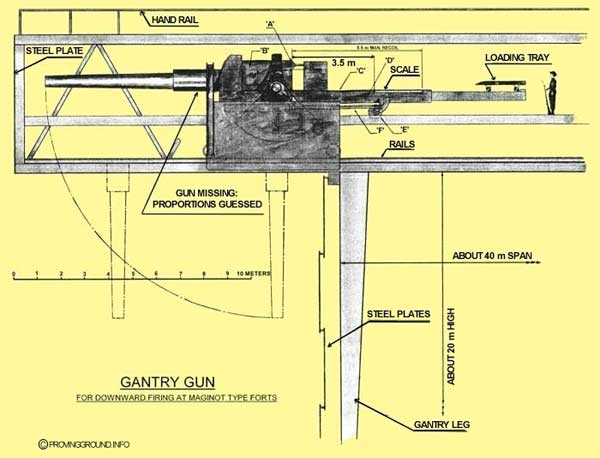

Рисунок козловой пушки.
Ствол имел угол наклона от 0 до -90 градусов.Неподвижные стальные пластины перед мордой предотвращали стрельбу выше -25 градусов.Для уменьшения силы отдачи были приняты специальные положения.Три отдельных механизма отдачи, обеспечивающие максимальное расстояние отдачи до 5,5 м.На шкале отдачи имеются отметки от 3,5 м до 5,5 м. Полный механизм отдачи поднят, или, вернее, нажат с помощью ствола.Так что полная отдача была доступна при всех углах стрельбы. Оружейная каретка была установлена на направляющих поперек корпуса, что позволяло изменять угол поражения на любой цели в пределах, приблизительно равных -60 градусов -90 градусов.

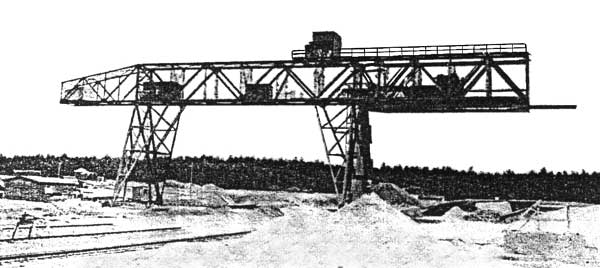

Вид сбоку на козлах. Портал был около 20 м в высоту и 40 м между рельсами.На одном конце дорожки пробежала другая дорожка под прямым углом. Эта вторая колея, соответствующая колесной базе портала, около 15 метров.Четыре пересечения гусениц были поворотными столами и шарнир опорных колес установлен. Считается вероятным, что его второй след на линии с орудием должен был разрешить стрельбу на уровне или около 0 градусов над удаленными целями.Это потребовало бы точного позиционирования цели, так как никакая регулировка для подшипника не представлялась возможной.

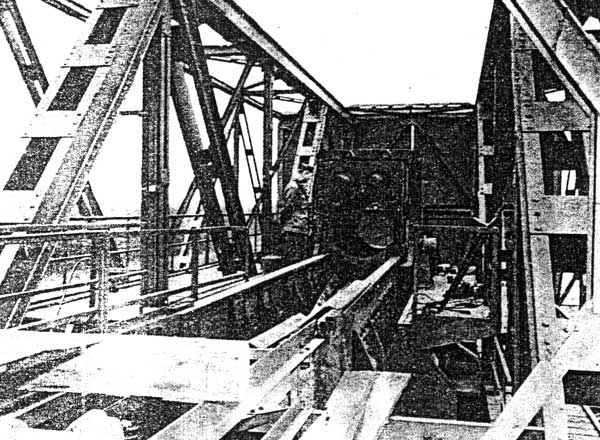

Видны механизм отдачи и крепление портального ружья.
Зеркальная версия известного фото.На мой взгляд, к сожалению, исходное фото выставлено не так, это можно доказать.только исходя из негатива.Это затрудняло поиск пушки.При зеркальном отражении фотография внезапно обретает смысл:Длинный свес боевой рамы - здесь вверху слева - был ориентирован на юг. Длинный HDP лежал на восточном краю I-Platz и простирался на юг.Таким образом, с этой точки зрения рама для стрельбы должна находиться слева от HDP, а не справа!Возможное расположение двух HDP показано подробно: длинная версия в центре внизу, короткая версия в центре слева.
ГНД с установленными под углом дозаправками, вид на противооткатный фундамент.Эта запись занимает место HDP на I-Platz.• Стрелковая рамка на заднем плане, которую можно было перемещать в направлении EW, использовалась для прямой вертикальной стрельбы по испытательным целям.Это было на I-Platz, но не имело никакого отношения к HDP.• Тяжелые двутавровые балки, расположенные в форме буквы А, использовались для стабилизации орудия на опоре, поскольку не планировалось отката ствола.
На переднем плане две литые крестовины, за ними кованые.Правая камера трех видимых дополнительных пороховых зарядов взорвана.А-образные двутавровые балки на заднем плане служили для стабилизации орудия на упоре, поскольку у этих орудий не было предусмотрено возврата ствола.
Фото длинного HDP с 30 дополнительными прямоугольными метательными зарядами.Деталь в верхнем левом углу показывает область закрытия на переднем плане с другой точки зрения.Рама с замком sFH 18 повернута назад на 180 °.В конце пушки находится монтажный кран, который можно перемещать по рельсам.Пологая траектория с углом наклона примерно 3 °.
Внешний (восточный) из двух все еще узнаваемых проходов на восточном краю I-Platz.Вид на юг.2003 г.Что в центральной части прохода до сих пор нет деревьевговорит о том, что слой гумуса для этого слишком тонкий.Траншея, параллельная траншее длинной HDP на I-Platz, позволяет предположить, что Была проведена работа над еще одним длинноствольным орудием.
Стрельбище Хиллерслебен: пулеуловитель системы стрельбы.Остатки системы стрельбы, август 2013 г.Деталь показывает, что снаряд большого калибра все еще застряла в пулеуловителе. Система Целей между I-Platz и A-Platz/
Центральная система стрельбы была расположена между I-Platz и A-Platz на юге. 1 • Расположение двух экспериментальных пушек HDP 2 • Площадь I-места (оранжевый) 3 • Возможные пути стрельбы (зеленые) из орудий HDP, примерно 1,8 км. 4 • Система стрельбы шириной 350 м - сегодня это зона «Разрушенная инфраструктура».городского комплекса Шнеггерсбург в Центре боевой подготовки армии.
Секция огневой системы в январе 2009 г. и мае 2018 г. Система между I и A размещается до и после «смены использования». Целью HDP, вероятно, была крайняя правая территория (восток). На 24000 м была одна из мишеней, между A-местом и I-местом.Это могло быть целью тестов HDP, но никаких доказательств найдено не было.Под вопросительным знаком было бы очень короткое расстояние около 1800 м, но дальше к югу не было систем стрельбы.Было ли это только для первых функциональных тестов, не желая знать возможный диапазон?Конечно, поскольку испытательные установки HDP были горизонтальными с минимальным возвышением трубы (приблизительно 3 °), и испытания дальности в Хиллерслебене были невозможны для запланированных дальностей стрельбы.Исторические фотографии также показывают, что первые попытки стрельбы были предприняты дубинками, которые не имели заряда взрывчатого вещества и не были особенно аэродинамическими.
