Тир расположен к востоку от полосы полигона, примерно 3000 м к северу от его начала. Местный ориентир - "Spitze Berge". Построен в лесу с вырубками для зданий и сооружений и окружен бетонной стеной 2,4-метра с несколькими нитями из колючей проволоки шириной 1000 м и длиной 1400 м. Ловушка снарядов была встроена в склон горы Spitze Berge на расстоянии около 240 м. от лафета пушки 800 мм. Пушка выпускала 5-тонный снаряд со скоростью 350 м / с.
Основная мишень бетонная, высотой около 24 м. Пять соседних мишеней были построены вокруг центральной ловушки для снарядов, центрированной по центру боковой поверхности вращающейся платформы 80-мм пушки, в радиусе 240 метров. Остальные точки стрельбы находятся под углом 10 ° друг от друга; высотой 13 м.
Быпо 3 радиальные линии огневых позиций. Восточная линия, стреляющая в восточную мишень, состояла из жд платформы с платформой для 80-сантиметровой пушки. Западная линия оснащена местами для полевой артиллерии. Между ними расположено крепление для 150 мм гладкоствольной пушки (HDP).
Восточная линия. Фактическая площадь попадания цели-ловушки составляет 4,50 м кв. И имеет глубину примерно 9 м. Песчаная ловушка занимает площадь около 3,6 м и простирается на глубину от 9 до 12 м. Доступ к мишени обеспечивают портальные и съемные бетонные секции (съемная крыша) толщиной 1,2 м, длиной 6 м и шириной 6 м. Ловушка содержит фрагменты снаряда толщиной от 217 до 250 мм, которые указывают на то, что снаряд 80 см был выпущен сюда.Перед мишенью находится экран рикошета, который подкреплен сзади и имеет две бойницы 6х6 м, сужающихся до 4,5х4,5 м. Размеры самого бетонного экрана около 15х15 м и 7,5 м в высоту.
Сложное наблюдательное бомбоубежище, защищенное в 250 м от восточного фланга, позволяло только косвенное наблюдение за самой пушкой. Для этого были предусмотрены три комнаты, оборудованные четырнадцатью дорогими перископами. Немного к востоку от этого здания находится приборная комната, оборудованная хронографами Boulenge и Fuze, осциллографами, теодолитами.

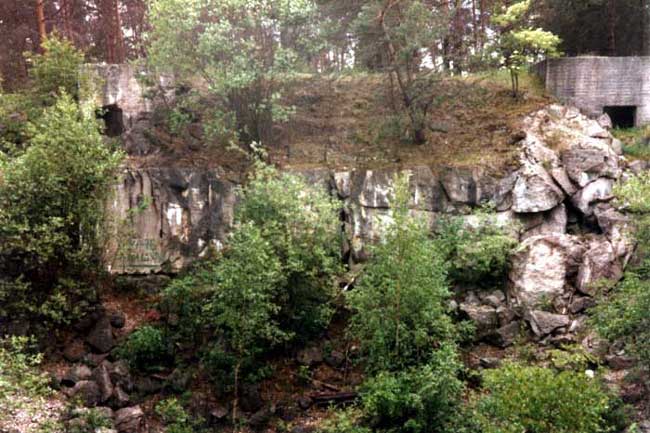

Западная линия состоит из бетонной стены с тремя песчаными ловушками, довольно высоко в стене. Перед стеной находится несколько целей из бетонных блоков. Цели были атакованы снарядами калибра от 75 до 210 мм. Линия стрельбы перед западным прикладом имеет длину 200 метров с орудийными позициями 75, 150 и 200 метров. Четыре наблюдательных пункта вдоль западной стороны этого диапазона представляют собой монолитные бетонные конструкции с портами для наблюдения. На всех наблюдательных пунктах использовались три-четыре дорогих перископа Цейсса длиной 3 метра.
Между восточной и западной линией расположена установка для испытания 150-мм гладкоствольной пушки (HDP). Видны основания и опоры для ствола орудия.
В тылу (к югу от) огневой позиции к входу находятся несколько зданий. Некоторые для хранения материалов, другие для приготовления боеприпасов. Один приспособлен, как склад для заправки гильз для пушки 80 см. Для передней и верхней части снарядов ловушек был козловой кран. Измерительное здание, которое было оснащено измерительным прибором Boulenge, Oszillographen и другими приборами, находилось в здании расположенном на боковой станции наблюдения. В задней части огневой позиции в направлении входа находятся несколько зданий для хранения боеприпасов ... недавно использовался для 80-см орудия, но все они, очевидно, использовались в качестве хранилищ.
«Дора» стреляла 4 раза, В общей сложности Дора выпустила 48 выстрелов. Так что 44 в Севастополе тогда.

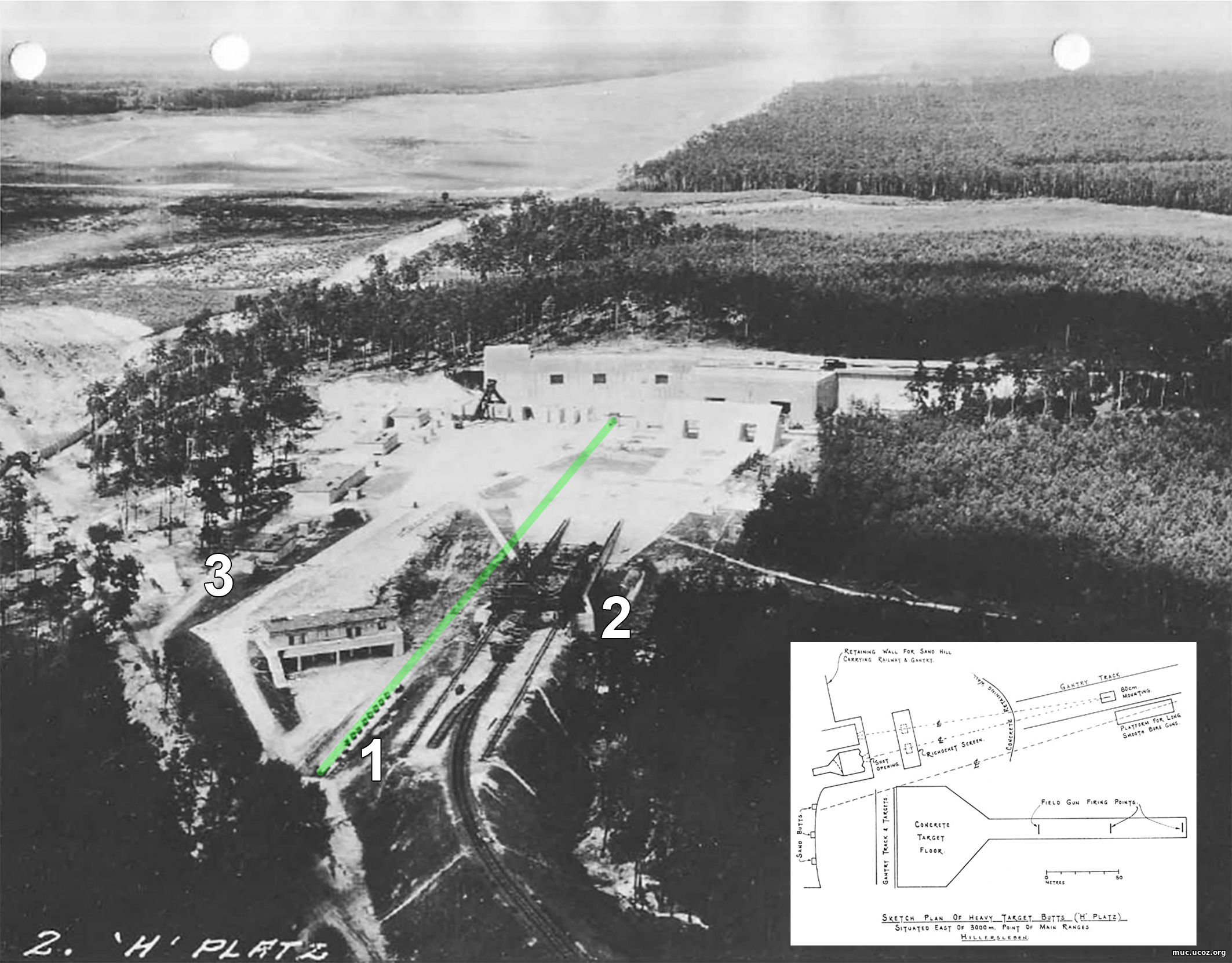

1 Линия огня полевой артиллерии
2 Линия огня HDP
3 Линия огня "Доры"
Пограничный пост.

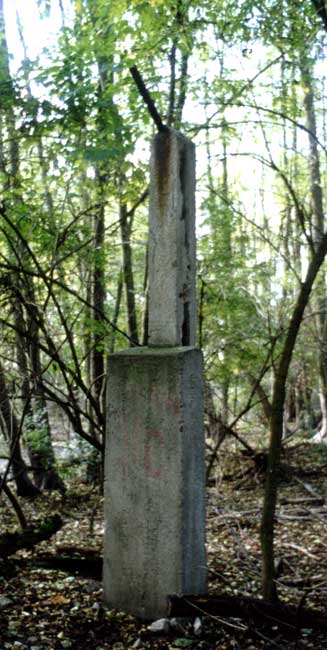

На «H Platz» были самые секретные орудия.На больших расстояниях все еще видны бетонные фундаменты от стены высотой 2,4 м.Пост на картинке - единственный, который нашли стоящим.Вся площадка, 1000 на 1400 м, была окружена этой стеной.
Чертеж "Доры". Расположение ситуации май 1945 г.

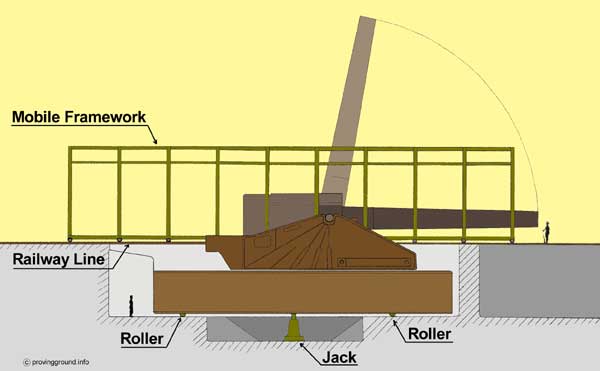

Этот рисунок дает представление о том, как пушка 80 см была установлена в бетонной конструкции.Монтаж может проходить примерно на 10 градусов влево и вправо и подниматься примерно до 80 градусов.
Домкрат под конструкцией может поднять его, чтобы он мог легко переворачивать ролики.
Когда рисунок был сделан, Пушки уже не было, поэтому размеры Пушки были угаданы. Длина ствола около 10 метров.
Каркас над установкой составляет около 40 м в длину.В основном используется для маскировки.Это было мобильно по параллельным железнодорожным линиям. Он может быть перемещен вперед на всю его длину, чтобы очистить собственно место установки, или назад на большее расстояние. Для каркаса были использованы точки крепления железнодорожных путей на бетоне, которые все еще видны.
лубина ямы была необходима, чтобы освободить место для подъема пушки и системы, чтобы поднять её с помощью гидравлического домкрата для перемещения.
Линия стрельбы из длиннокалиберного орудия (HDP) была расположена к западу от железнодорожного пути, ведущего к главной линии огня. Видны опоры для длинного сочлененного ствола. В конце линии хорошо виден приклад.
Бетонные крытые пространства с левой стороны находятся под точками наблюдения между восточными и западными огневыми рубежами.
Вид с севера
Вид на юго-запад

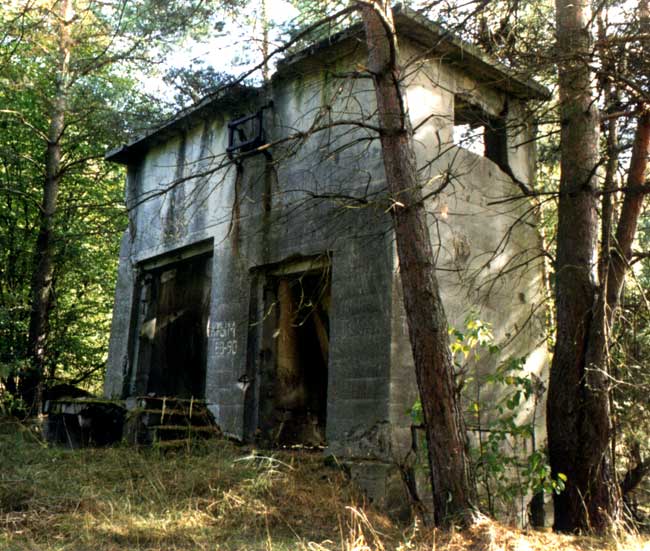

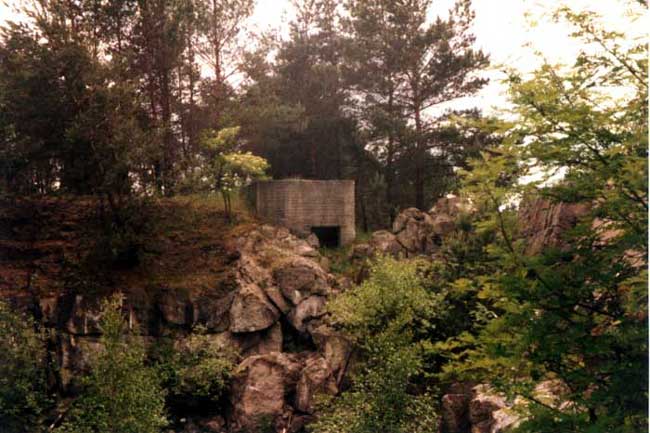

Наблюдательный пост. Этот наблюдательный пункт расположен непосредственно к западу от железнодорожной полосы, ведущей к 80-см линии огня.

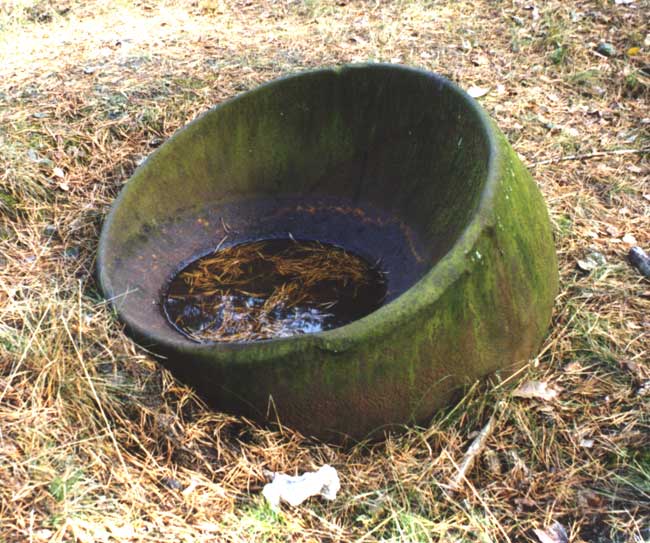

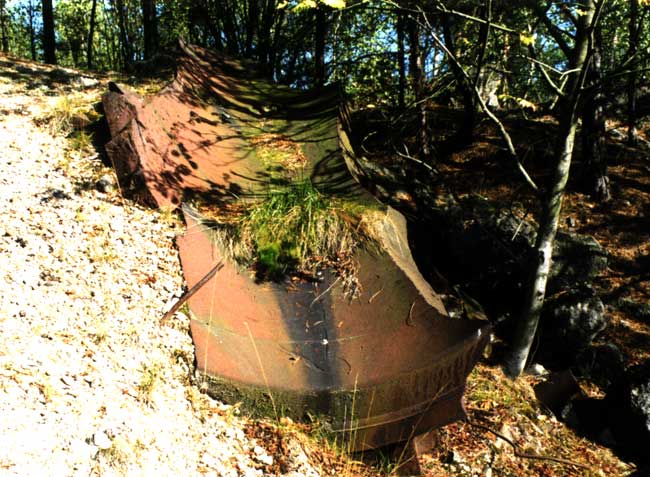

Большая часть.Часть лежит на вершине железнодорожного пути недалеко от ямы 80 см.Около 90 см в диаметре.Кажется, что-то вроде поворотной части. Очень тяжело.
Большая часть 2. Хорошо быть бочкообразной опорой или стальной пластиной-мишенью для испытания бронебойных боеприпасов.Часть лежит к северу от ямы стрельбы 80 см.

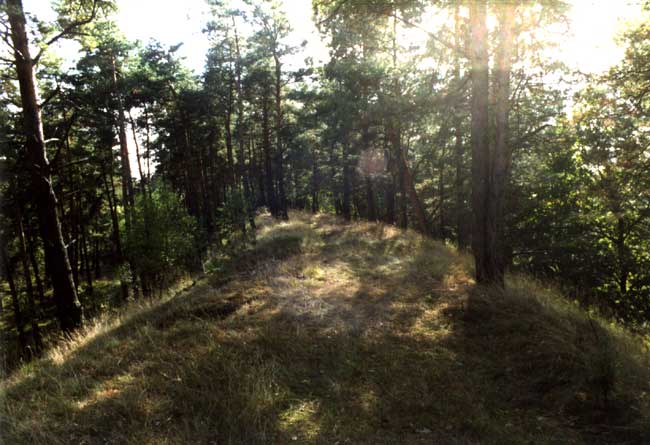

Вид с севера на железнодорожный путь.Трасса соединяла огневую линию с главной железнодорожной сетью Германии.
Упавшая лестница.Возможно, вела от погрузочной платформы 80-мм орудия к наблюдательным пунктам к востоку от нее.

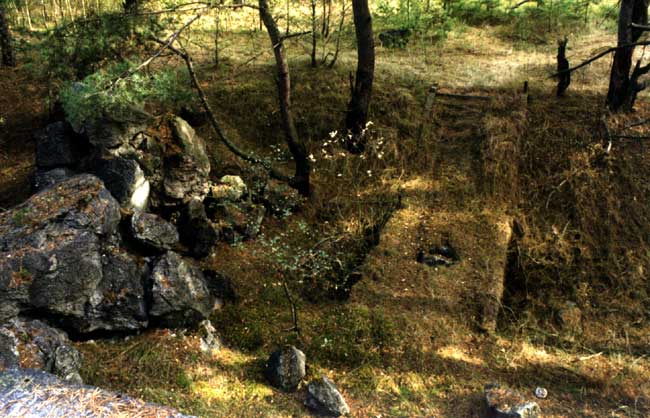

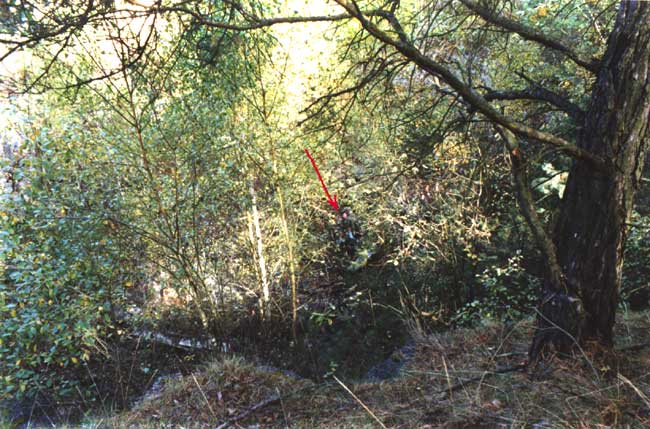

Яма основного размещения 80 см пушки.Все покрыто заросшими деревьями.Один из нас стоит на дне ямы.

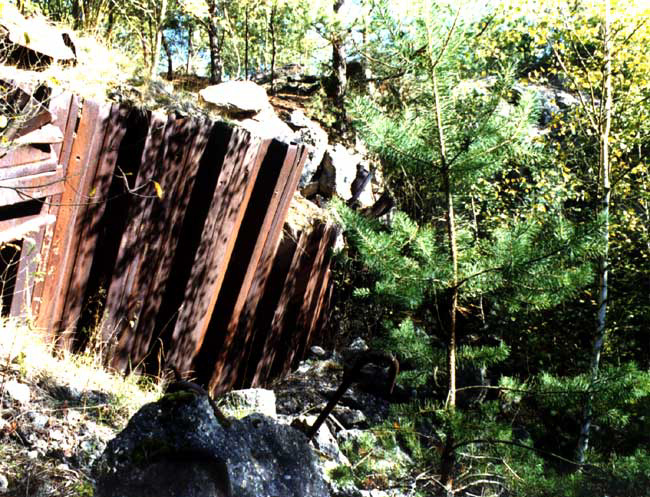

Стальная опорная стена на восточной стороне ямы.
Часть стены, которая поддерживала рельс для маскировочного каркаса. Видны большие болты и стальные точки крепления.

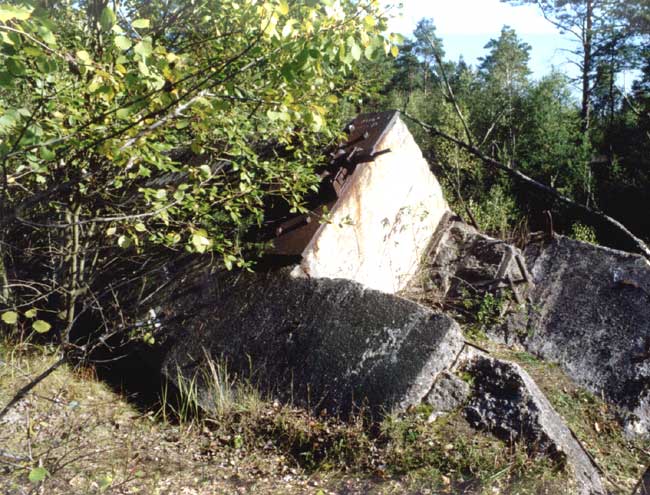

Осколочный экран для пушки 840 мм (Ricochet Screen)
